超高分子量聚乙烯耐磨制品的生產及應用
信息來自:超高分子量聚乙烯www.yiesion.cn 發布日期：2013-6-27 瀏覽次數：106
導讀： 超高分子量聚乙烯（UHMWPE）發展始于二十世紀六十年代，它的分子結構和普通聚乙烯（PE）完全相同，其分子量一般在1×106以上,比普通PE高2個數量級，因此它具有普通PE所沒有的性能，比如耐磨性是鋼鐵的8~9倍，耐沖擊性是聚碳酸酯（PC）的2倍、（丙烯腈/丁二烯/苯乙烯）共聚物（ABS）的5倍、聚甲醛（POM）的15倍；
超高分子量聚乙烯（UHMWPE）發展始于二十世紀六十年代，它的分子結構和普通聚乙烯（PE）完全相同，其分子量一般在1×106以上,比普通PE高2個數量級，因此它具有普通PE所沒有的性能，比如耐磨性是鋼鐵的8~9倍，耐沖擊性是聚碳酸酯（PC）的2倍、（丙烯腈/丁二烯/苯乙烯）共聚物（ABS）的5倍、聚甲醛（POM）的15倍；耐化學藥品性和消音性優良，摩擦系數小等優良特性�？捎糜谝苯�、礦山、煤炭、石油、天然氣、化工、電力、紡織、造紙、海湖鹽化工、排水等行業[1]，用于固體顆粒、粉狀物料、漿體、固液混合物和氣體等介質的輸送，解決管道輸送系統中的難題。1、超高分子量聚乙烯的特性。
1.1極強的耐磨性UHMWPE制品的獨特分子結構,使它具有極高的抗滑動摩擦能力。耐磨性高于一般的金屬和塑料制品,約為碳鋼的6. 6倍、不銹鋼的5.5倍、黃銅的27. 3倍、酚醛樹脂的17. 9倍、尼龍六六的6倍、聚四氟乙烯的5倍。高耐磨性大幅度提高了材料的使用壽命。
1.2極高的耐沖擊性UHMWPE的抗沖擊性和吸收沖擊能居塑料之首，約為聚碳酸酯的2倍, ABS的5倍,聚甲醛和PBT的10余倍。無論外力強沖擊,還是內壓力波動,都難以使其開裂。特別是在低溫環境下,其耐沖擊強度反而達到最高值。許多材料在嚴重或反復爆炸的沖擊中會裂紋、破損、破碎或表面應力疲勞,該品按照GB1843標準,進行懸臂梁沖擊試驗達到無破壞。值得指出的是,它在液氮溫度( - 296℃)下也能保持優異的沖擊強度。其沖擊強度起先隨分子量的增大而提高,在分子量為250萬左右達到最大值,其后隨分子量的升高而逐漸下降。
1.3優異的自潤滑性能摩擦系數小摩擦系數為0．07-0.11僅為鋼板的1／3當它以滑動或轉動形式工作時，比鋼和黃銅添加潤滑油后的潤滑性還要好。在水潤滑條件下其動摩擦系數比尼龍66和聚甲醛低50％。在無潤滑條件下僅次于塑料中自潤滑性最好的聚四氟乙烯。這種超級優異的摩擦系數在給超高分子量聚乙烯板材生產、應用領域取得了非常大的優勢！在摩擦學領域被評價為“成本／性能非常理想”的摩擦材料。其表面自由能很低，即表面吸附力非常微弱，因而抗黏附能力很高，僅次于塑料中不黏性最好的聚四氟乙烯，因此，制品表面不會黏附異物，超高分子量聚乙烯板材可用于防止物料黏、掛壁之設備部件，包括防黏結料倉、選廠溜槽等。
1.4優良的憎水性UHMWPE的吸水性極低，一般低于0．01％ ，幾乎是不吸水的，在水中不膨脹，吸水率僅為尼龍66的1％，是工程塑料中吸水率最小的一種，所以在成型加工前不必進行干燥處理。

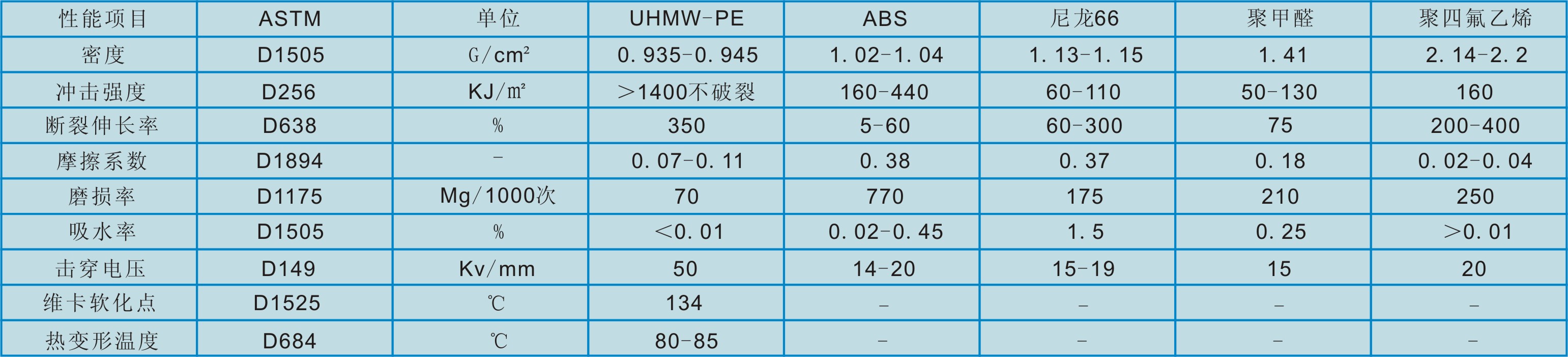

1.5高拉伸強度由于UHMWPE具有超拉伸取向必備的結構特征,所以有無可匹敵的超高拉伸強度,因此可通過凝膠紡絲法制得超高彈性模量和強度的纖維,其拉伸強度高達3～315 GPa,拉伸彈性模量高達100～125 GPa；纖維比強度是迄今已商品化的所有纖維中最高的,比碳纖維大4倍,比鋼絲大10倍,比芳綸纖維大50%。1.6耐低溫性能超高分子量聚乙烯具有非常優良的耐低溫性能,是所有塑料中最佳的,其耐沖擊性、耐磨性在零下269℃時基本不變,是目前唯一可以在接近絕對零度的溫度下工作的一種工程塑料。即使在液氮溫度( -296℃)下仍具有延展性,因而可用于低溫部件和管道以及核工業的耐低溫部件。1.7耐化學藥品性能超高分子量聚乙烯具有優良耐化學藥品性能。除對某些強酸在高溫下有輕微腐蝕外,在其它的堿液、酸液中不受腐蝕。在溫度小于80℃的濃鹽酸、濃度小于75 %的硫酸、濃度小于20 %的硝酸中性能相當穩定,施工中不需要涂刷防腐涂料。除萘溶劑之外,它幾乎不溶于任何有機溶劑。這是由于超高分子量聚乙烯分子結構上沒有雙鍵和支鏈及結晶度高,才具有的優異性能。1.8表面非附著性UHMWPE制品由于摩擦系數小和無極性,因此具有很好的表面非附著性�，F(xiàn)有的材料一般在pH值9以上的介質中均會結垢,UHMW2PE制品則不結垢,這一特性對火電站用于排粉煤灰系統有重大意義。在原油、泥漿等輸送管道方面也非常適用。 表1不同材料的摩擦系數比較
材料摩擦系數UHMW-PEABSPA66PCPTFE0.07-0.110.380.370.360.04-0.1
注：測試方式按ASTMD1894進行1.9密度小超高分子量聚乙烯的密度比其它所有工程塑料都低,因此其制品非常輕便.超高分子量聚乙烯的密度為0.94 g/cm3左右,比聚四氟乙烯輕56%,比聚甲苯、PBT輕30%。隨著分子量的增加它的密度會逐漸減小，其原因是當分子量增大時分子鏈拉長，而較長的分子鏈會妨礙結晶結果在長鏈聚合物中存在著很大的無定形區，因而使密度下降。UHMWPE的密度在工程塑料中最小。因此其制品非常輕便，安裝也容易、迅速，即時安裝的工作效率高。
材料摩擦系數UHMW-PEABSPA66PCPTFE0.07-0.110.380.370.360.04-0.1
注：測試方式按ASTMD1894進行1.9密度小超高分子量聚乙烯的密度比其它所有工程塑料都低,因此其制品非常輕便.超高分子量聚乙烯的密度為0.94 g/cm3左右,比聚四氟乙烯輕56%,比聚甲苯、PBT輕30%。隨著分子量的增加它的密度會逐漸減小，其原因是當分子量增大時分子鏈拉長，而較長的分子鏈會妨礙結晶結果在長鏈聚合物中存在著很大的無定形區，因而使密度下降。UHMWPE的密度在工程塑料中最小。因此其制品非常輕便，安裝也容易、迅速，即時安裝的工作效率高。
1.10衛生無毒性UHMWPE制品是少數幾種對生物完全無毒、無味、無嗅的塑料制品,符合國家安全衛生標準。直接用于食品機械、醫藥行業可替代昂貴的不銹鋼管輸送物料,特別適用于制作人工關節、骨骼等。1.11沖擊能吸收性為最高值，消音性好。UHMWPE在壓力作用下極易形成剪切帶，能吸收大量的沖擊能。在-196℃下仍能保持一定的韌性。
1.12其他性能對中子具有屏蔽能力,可著色，耐γ射線能力等突出特點。還具有優良的耐環境應力開裂、抵抗快速開裂能力、耐疲勞性、耐高溫蠕變性等,使其在各行業有廣泛地應用需求。
2、超高分子量聚乙烯在各個行業中的應用
2.1煤炭行業
2.1.1選煤廠：我國現有洗選能力80萬噸/年以上的選煤廠800余家，經詳細調查（國家煤炭總局煤炭綜合利用處提供的數據），每個選煤廠在用的輸送管道約4000米，目前大部分選煤廠采用鋼管輸送，由于輸送介質對管道磨損腐蝕比較嚴重，鋼管的平均壽命僅為3—5年，重介質選煤所用鋼管的使用壽命僅為三個月。由于超高管材具有良好的耐磨性和耐腐蝕性，可以替代在用鋼管，在選煤廠有著廣闊的應用前景。2.1.2水煤漿工程：水煤漿是我國“十五”能源發展的分支，據國家水煤漿能源技術中心提供的技術資料表明：我國五年內在建和將建的水煤漿管道約為2000公里，管道直徑為Ф219-426mm，輸送壓力1-3Mpa。國外的使用經驗和國內的實驗證明：超高分子量聚乙烯管材是性能價格比最高的管道。、2.2電力行業2.2.1電廠回水管道:從電力部了解的數據表明，我國現有80萬KW以上的大型電廠400余座，小型電廠約800座。以大型電廠計，每座電廠回水管道長約6000米，回水管道的更換周期平均為8年，由于現用鋼管回水管道嚴重結垢，每座電廠每年管道酸洗費用約為500萬元，超高管材可以從根本上解決結構問題，在電廠回水管道領域應用前景廣闊。
2.2.2電廠排灰管道:據電力部的統計數字表明：大型熱電廠的排灰管道長約20Km，輸送壓力1-3Mpa，管道直徑為Ф219-480mm，平均更換周期為10年，每年的酸洗費用約600萬元。超高管道可以從根本上解決結構問題，在電廠排灰管道領域有著廣闊的前景。
2.3金屬與非金屬礦山行業據有關資料表明：我國每年產出的尾礦達26.5億噸，礦山尾礦輸送管道平均長為3000米，輸送壓力1-3Mpa。管道直徑為Ф159-273mm。全國大約有大中型礦山800余家，尾礦輸送管道平均更換周期為10年，由于超高管材具有良好的耐磨性可以解決尾礦輸送中管道磨損快的難題，因此在尾礦輸送領域有著廣闊的應用前景。
2.4UHMWPE的其它應用
2.4.1超高分子量聚乙烯復合管材萊鋼集團山東東方管業有限公司研制的超高分子量聚乙烯鋼∕塑復合管材，這種復合管材主要利用UHMWPE管材耐磨性、耐沖擊性、自潤滑性、不粘性等優異的材料性能和鋼管強度高、硬度大、耐沖擊，膨脹系數小、能抗拒紫外線的輻射、能隔氧等優異性能，使之取長補短，是一種更為理想的管材。將超高分子量聚乙烯內襯于鋼管內壁，從而使鋼塑復合管不僅具有了高強度，同時大幅度地提高了內壁的任性，使其具有了彈性體特性，當固體和液體介質沖擊復合層時，復合層只存在暫時的收縮，磨損極小。當外力消失后，復合層又恢復了原狀，這種“以柔克剛”的特性大大減輕了介質對管壁的強烈沖刷，減少了介質對管道內壁的直接磨損，因而該產品在電力、煤炭、冶金化工、礦山等行業的固體輸送中有獨特的優勢。
2.4.2UHMWPE在醫用材料中的應用UHMWPE具有優異的耐磨性、抗沖擊性、良好的生物相容性及優秀的機械強度等優點，這種不可降解的生物材料作為完全關節替代物的應用已經有十年以上的歷史。研究重點集中在探索超高分子量聚乙烯在醫用環境中的磨損機理，及如何提高其耐磨損性，以期減少磨損帶來的溶骨作用和關節松脫。UHMWPE在膝關節中主要作為襯墊材料；在股關節中主要作為髖臼部件。此外，在組織支架、輸血泵、包裝袋等方面也有應用。UHMWPE應用于組織支架材料，目前已經開發成為神經、顱骨及人耳的支架材料。UHMWPE多孔材料已經成為人工骨組織工程支架及基因生長載體的重要材料。
2.4.3UHMWPE體育用品UHMWPE的低摩擦系數相當于冰與冰之間的摩擦，是輪滑運動場、摩托快艇底板、滑雪板的理想隨著UHMWPE加工技術的不斷發展，特別是管材、板材、纖維、薄膜加工技術的產業化，作為一種新型工程熱塑性塑料，UHMWPE的應用有著無限美好的前景。超高分子量聚乙烯制品系列及工程應用實例萊鋼集團山東東方管業有限公司于20世紀90年代開始研制生產超高分子量聚乙烯制品，在國內最早實現了單螺桿擠出成型超高分子量聚乙烯管材，經過近十年的發展和技術創新，工藝更加完善，生產規模和能力不斷提高，現在擁有各種規格的超高分子量聚乙烯管材、板材、復合管材、異形件等系列產品百余種規格，與國內400多家廠礦企業建立了良好的合作關系。
3.1UHMWPE復合管材在淄博華聯礦業的應用淄博華聯礦業有限公司是一座以鐵礦石開采和生產鐵精粉為主的大型冶金礦山企業，現有職工1100多人，年采剝總量為300萬t，年產鐵精粉40萬t，礦石性質復雜，尾礦輸送濃度大約為15%-20%，垂直高度80米左右。該公司原尾礦輸送工藝落后，設備陳舊，管道用量大，磨損嚴重，維修成本高，能耗高，維護麻煩。針對這一實際情況，對選礦廠尾礦系統進行了改造。選用了萊鋼集團山東東方管業公司生產的超高分子量聚乙烯復合管道，利用了該管的耐磨性、自潤滑性、優良的耐環境應力開裂性、承壓能力高等特性。其中Ф273×6復合管2條，長370米，Ф325×6復合管3條，長370米。采用的水泵型號為200D43×3，設計揚程129米，輸送礦漿量為280立方米/小時，使用一座160KW的電機，全年流量4677120立方米，使用后，成功解決了尾礦輸送過程中磨損、腐蝕、堵礦等問題。提高了尾礦輸送效率，降低了電耗，降低了維修成本，充分體現了超高分子量聚乙烯復合管節能、環保、高效的優越性。3.2UHMWPE管材在河南省欒川縣三強鉬鎢有限公司的應用河南省欒川縣三強鉬鎢有限公司3300t/日選礦廠，經考察論證，選用萊鋼集團山東東方管業公司生產的Ф219mm超高分子量聚乙烯復合管線2600m。配套排沙泵選用沈陽市三環漿體研究所LSG280-25型水隔離礦砂泵三臺，每小時排沙量280立方米，管線工作壓力4Mpa，輸送漿體揚程121m。水隔離礦砂泵配套水泵型號MD280-43×4,揚程172m。此工程所用超高分子量聚乙烯復合管材總投資60萬元。如果采用普通鋼管按現在價格計算總投資40萬元。超高分子量聚乙烯復合管道使用壽命按20年計算，普通鋼管需要更換5次，不考慮時間因素采用靜態投資計算，總投資164萬元。比較2中管線，采用超過分子量聚乙烯產生經濟效益為104萬元。3.3UHMWPE管材在萊鋼集團魯南礦業的應用
魯南礦業選礦主廠房的尾礦經濃縮池濃縮后由1#泵站輸送至2#泵站,輸送至2#泵站的尾礦先進入多梯度磁選機分選出中礦后,剩余部分自流至改建的泵站。經水隔離礦漿泵和超高分子量聚乙烯復合管道一次輸送至尾礦壩�？紤]到改造后輸送壓力較大(1.75 MPa),輸送距離較長,管路壓力損失較大,經比較后管道采用超高分子量聚乙烯管為內襯管的鋼塑復合管(以下簡稱復合管),該管道具有磨擦阻力小、耐磨損、耐沖擊等優點。
魯南礦業選礦主廠房的尾礦經濃縮池濃縮后由1#泵站輸送至2#泵站,輸送至2#泵站的尾礦先進入多梯度磁選機分選出中礦后,剩余部分自流至改建的泵站。經水隔離礦漿泵和超高分子量聚乙烯復合管道一次輸送至尾礦壩�？紤]到改造后輸送壓力較大(1.75 MPa),輸送距離較長,管路壓力損失較大,經比較后管道采用超高分子量聚乙烯管為內襯管的鋼塑復合管(以下簡稱復合管),該管道具有磨擦阻力小、耐磨損、耐沖擊等優點。
具體方案如下:(1)保留1#泵站(因選中礦需要)的全部設備。利用舊廠房改建1座泵站,采用2組水隔離礦漿泵,1臺工作,1臺備用,1次將尾礦輸送至尾礦壩。(2)新泵站的尾礦管道由原來273mm的鑄鐵管3條改為2條377 mm復合管,與2組水隔離礦漿泵形成兩個獨立的尾礦輸送系統,1條工作,條備用。尾礦濃度20%,尾礦密度2.95 t/m3,輸送干礦量91t/h,輸送礦漿量360·6 m3/h,輸送距離3km,垂直輸送高度78 m。經計算后設計輸送揚程150m,選用350 kW清水泵作動力源。采用超過分子量聚乙烯復合管材后，根據實際使用情況，經濟效益分析如下：(1)節電。原有尾礦系統所需泵站總裝機功率為815.1 kW,運行開動功率為652·5 kW;改造后采用2臺水隔離礦漿泵,裝機功率為621kW,運行功率為307.5 kW。電費按0·5元/度計,節電為[0.5×(652.5-307.5)×330×24×0·8]/10 000=109.3萬元。(2)節人工。去掉多余泵站后,節省操作工人12個,每人每年按1·8萬元計,節省人工費21.6萬元。使用超過分子量聚乙烯復合管道比使用鑄石管材產生效益為130.9萬元。結論：多年來的生產實踐以及工程應用證明，超高分子量聚乙烯是一種具有優異性能的高分子材料，隨著對該材料的不斷研究和探索，超高分子量聚乙烯具有更加廣闊的應用前景。
